自硬砂鑄造生產線

Complete no-bake sand regeneration equipment and molding production line

自硬砂再生成套設備

COMPLETE RECLAMATION EQUIPMENTS FOR SELF-SETIING SAND

自硬砂高效連續式混砂機

EFFICIENT CONTINUOUS TYPE SELF-SETHNG SAND MIXER

自硬砂造型生產線

SLEF-SETTING SAND MOULDING LINE

自硬砂鑄造生產線包括自硬砂再生成套設備、自硬砂混砂機及造型生產線，適用于鑄鐵、鑄鋼及有色鑄件的多品種生產，滿足呋喃樹脂砂、堿酚醛樹脂砂、酯化水玻璃砂和VRH等自硬砂工藝要求。

生產線技術規格（表中為單線規格）

型號              S524       S528/S568      S5212           S5216          S5220

生產率(t/h)          5            10           15              20              25

鑄件年產量(T)   3000-5000     5000-8000     8000-10000     10000-20000     20000-30000 （鑄鐵、鑄鋼件）

自硬砂工藝           呋喃樹脂砂、堿酚醛樹脂砂、酯化水玻璃砂、VRH等自硬砂工藝

鑄件種類                     灰鐵、球鐵、合金鑄鐵件，鑄鋼件，鑄鋁、鑄銅件

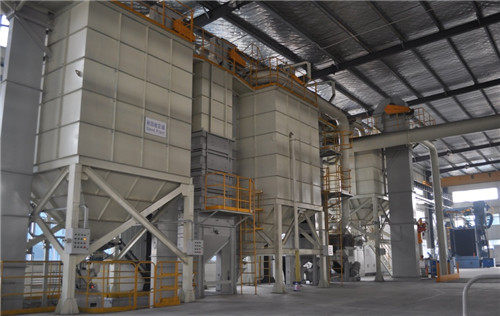

樹脂砂生產線

No-bake resin sand foundry production line

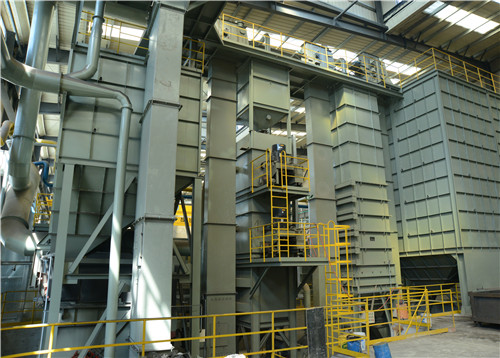

樹脂砂生產線由落砂系統，再生成套設備（包括砂塊破碎、舊砂再生、砂溫調節及磁選、篩分等設備），提升輸送設備等和混砂造型系統，除塵系統，電控系統等組成。廣泛適用于鑄鐵、鑄鋼、有色金屬鑄件的多品種生產。

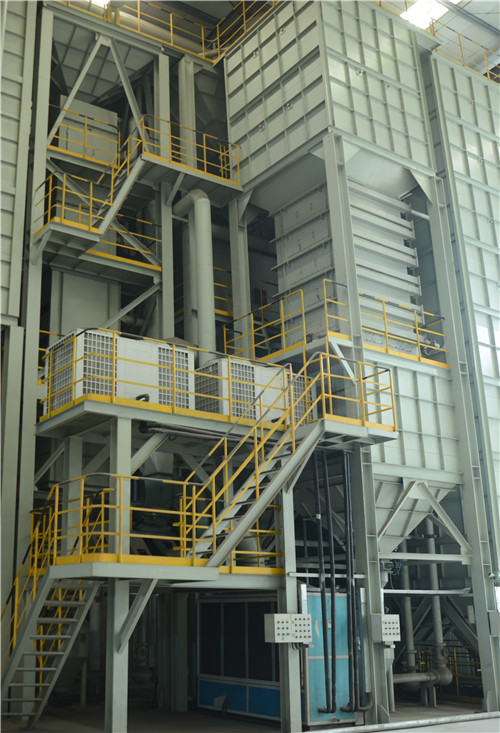

酯化水玻璃砂/堿酚醛樹脂砂熱法再生線

Hot method esterified sodium silicate sand regeneration line

熱法再生包括破碎、焙燒爐、組合再生、組合砂溫冷卻調節和提升輸送設備等，與落砂、混砂造型、除塵、電控等設備組線使用，用于鑄鋼件的多品種生產，滿足酯化水玻璃砂、堿酚醛樹脂砂等自硬砂工藝要求。

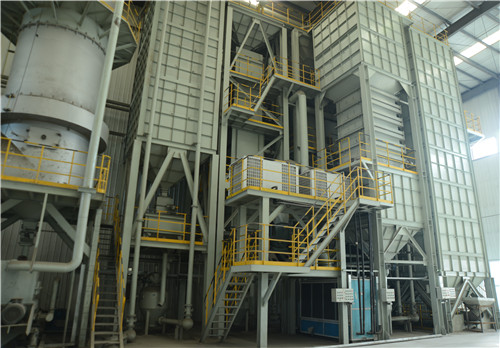

舊（芯）砂焙燒再生生產線

Used (core) sand baking and regeneration production line

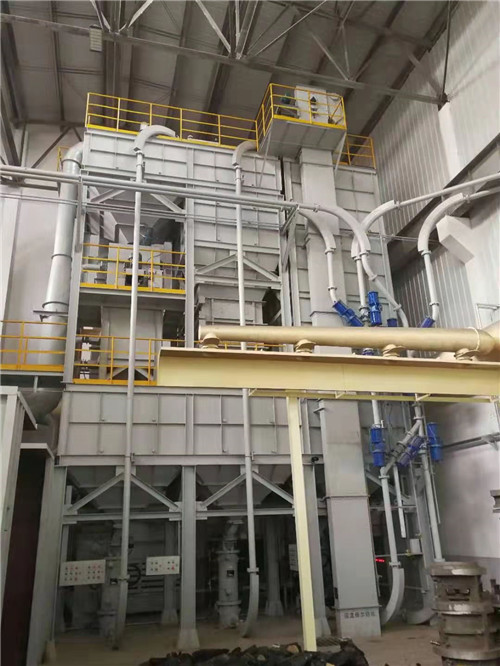

舊砂焙燒再生線主要包括振動破碎、舊砂焙燒冷卻、再生風選分離、篩分分級及除塵、電氣控制等系統。用于自硬砂舊砂（芯砂）等舊砂焙燒再生和分級回收，滿足造型、制芯砂使用要求。

采用沸騰焙燒先進技術及燃燒器，通過PLC控制，多點監測、測溫，調整火力、控制焙燒溫度。充分利用爐氣余熱對進風進行預熱，提高燃燒效率，減少燃?xì)庀摹?/p>

采用兩級搓擦再生，流幕風選+沸騰風選分離，徹底去除砂粒表面的殘余灰分、氧化物雜質等，達到冷芯盒、覆膜砂用砂要求。

落砂系統 包括振動落砂機、輸送設備、磁選機等，完成鑄型落砂、初級磁選及高溫舊砂的輸送。

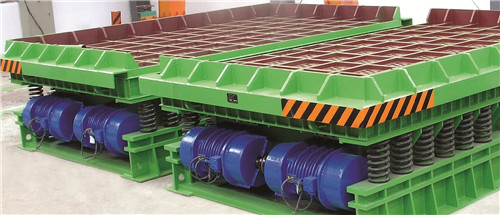

振動落砂機有單質體、雙質體落砂機和振動輸送落砂機，滿足不同工藝的舊砂落砂處理。

破碎篩分及一級冷卻設備 用于砂塊破碎、篩分和初級冷卻，適合呋喃、酚醛樹脂砂、酯化水玻璃砂等工藝的舊砂處理。

砂塊破碎機采用懸浮振動破碎原理，在振動電機的激振力作用下使砂塊破碎，具有破碎、篩分、再生功能。

舊砂冷卻分離機通過氣流沸騰熱交換，使高溫舊砂快速降溫。在大中型鑄件的連續生產中選配。

舊砂再生風選與精細磁選設備 包括舊砂再生機、風選分離和精細磁選機等。用于破碎后舊砂的精細磁選、再生脫膜及微粉分離處理。根據呋喃、酚醛樹脂和酯化水玻璃砂、VRH等不同工藝配置不同的再生機分離設備。

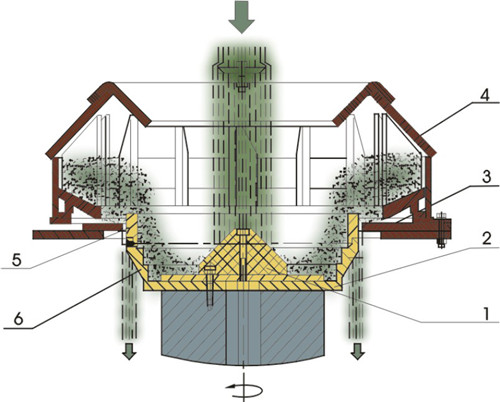

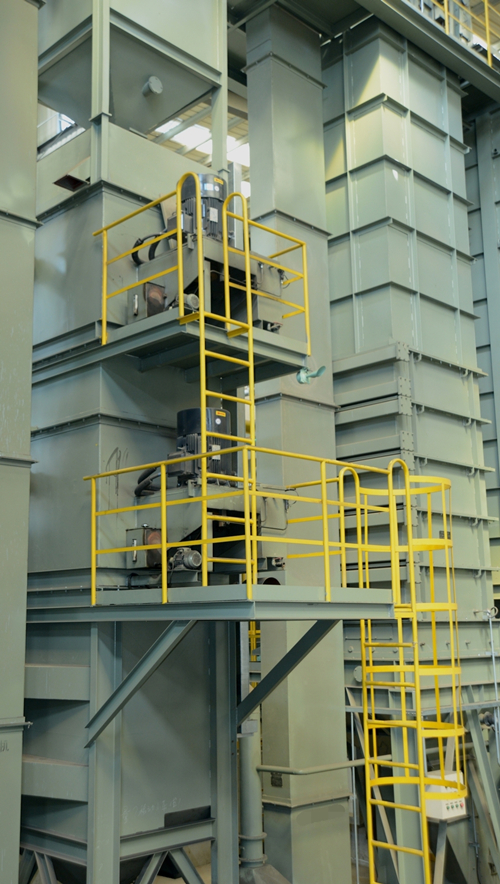

機械離心再生機采用機械離心渦流搓擦再生和流幕式重力風選原理，兩級串聯安裝使用，再生脫膜和強力風選分離同步進行，具有砂粒破碎少、再生均勻、脫膜率高等特點，有效獲得高質量再生砂。

選用日本進口軸承，潤滑部位設有自動加油水冷系統。

搓擦再生機采用懸浮搓擦再生和沸騰風選原理，主要用于酚醛樹脂砂、酯化水玻璃砂舊砂的再生和風選。與焙燒爐配套、離心再生機組合使用，用于水玻璃砂再生，效果良好。

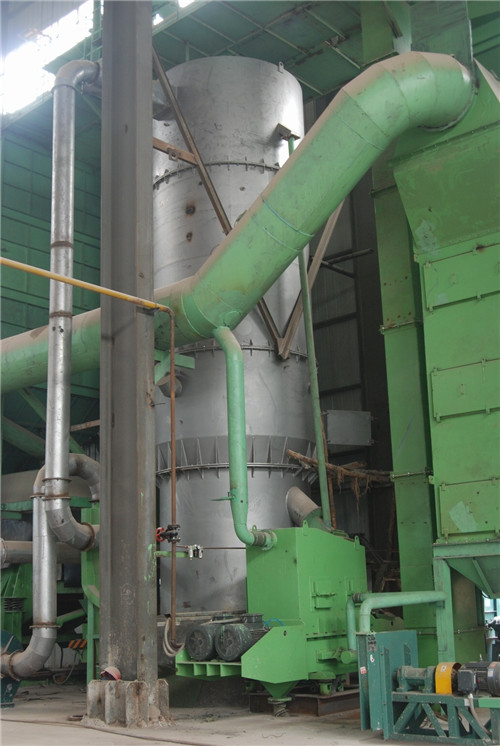

熱法再生焙燒爐采用沸騰逆流熱交換原理，將舊砂加熱到150-300℃，脫去殘留粘結劑中的水分，使舊砂表面膜脆化，用于水玻璃砂、堿酚醛樹脂砂熱法再生。

焙燒溫度可達750℃，用于覆膜砂、冷芯盒砂、Pepset樹脂砂焙燒再生。

舊砂冷卻-砂溫調節控制設備 有砂溫調節器和沸騰冷卻機等設備。

砂溫調節器用于舊砂砂溫調節，采用循環水通過交換器和砂子進行熱交換，控制舊砂溫度，滿足工藝要求。本機配備溫控系統和循環水控系統，并預留冷凍機組接口。

沸騰冷卻風選機采用流態化冷卻技術，進入冷卻風選機的熱砂與冷風充分接觸進行熱交換，使出砂溫度降低，達到工藝要求。

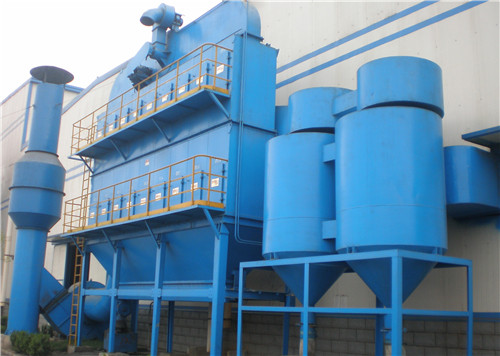

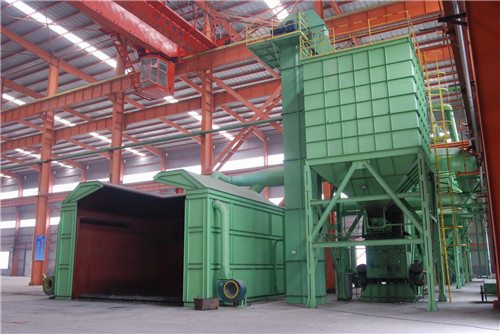

除塵系統 用于落砂、再生系統除塵，采用多室組合、分室離線清灰方式，除塵效果好，排放濃度低。

除塵器參數根據除塵系統設計確定。

大型落砂系統采用旋風+袋式二級除塵，效果良好。

電控系統 由中央控制柜、模擬顯示（或觸摸屏）和現場操作站等組成。采用進口PLC機控制，即可全線控制又可分段控制，即可自動運行又可手動控制。設有動態模擬顯示系統，可方便調整、設定運行模式，并具有故障顯示、報警功能?？筛鶕?jù)客戶要求接入計算機管理系統。



自硬砂連續式混砂機

Continuous no-bake sand mixer

自硬砂連續混砂機有固定式、移動式和升降式等多種形式，混砂能力5-80t/h，適用鑄鐵、鑄鋼及有色鑄件的呋喃樹脂砂、堿酚醛樹脂砂、酯化水玻璃、VRH等工藝的混砂造型。

固定雙臂連續式混砂機主要由輸送大臂、混砂小臂、液料系統、電控系統等組成，用于自硬砂定點混砂造型。

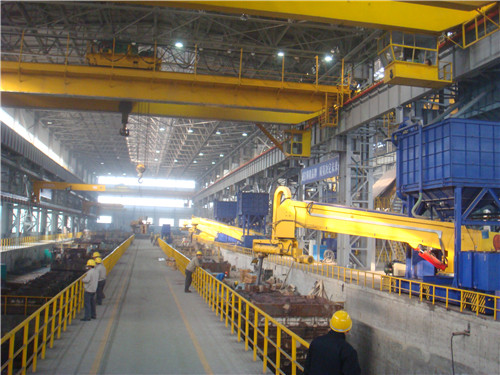

移動雙臂連續式混砂機在移動行車行走中連續混砂造型，適用于大面積作業及中大型鑄件生產。

固定/移動升降雙臂連續式混砂機由降機構實現出砂口的升降，適用于砂箱高度范圍變化較大砂型的混砂造型。

自硬砂混砂機主要形式與規格

              型號及形式                            規格(t/h)

       S22系列 固定單臂連續式           5、12、15

       S25系列 固定雙臂連續式           5、12、15 、20、25、30、40、50 、60、80

       S28系列 移動雙臂連續式           12、20、30、40、50 、60、80

       S25系列 固定升降雙臂連續式-S     20、30、40、50 、60、80

       S28系列 移動升降雙臂連續式-S     20、30、40、50 、60、80

       自硬砂工藝                       呋喃樹脂砂、堿酚醛樹脂砂、酯化水玻璃砂、VRH等自硬砂工藝

       鑄件種類                         灰鐵、球鐵、合金鑄鐵件，鑄鋼件，鑄鋁、鑄銅件

主要技術特點

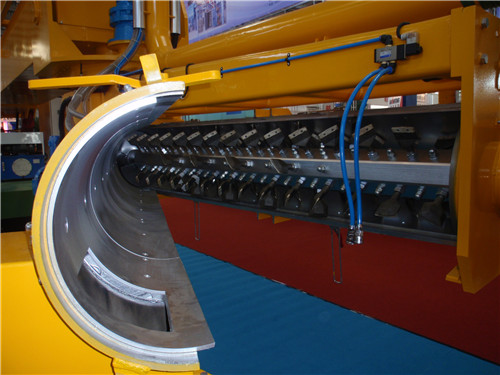

混砂槽體為全開放結構，內襯耐磨鑄鐵襯套，與葉片間隙小且均勻。

混砂葉片安裝在八方軸上，呈多螺旋布置，提高混砂均勻性。

液料系統選用進口高精度耐腐蝕液料泵，定量精確，穩定可靠。

采用進口PLC控制，觸摸屏顯示，可實現手動、自動控制，設置快慢硬、面背砂等多種配比切換。

升降機構采用雙液壓缸升降機構，安全穩定，可遙控操作。

移動車采用雙軌多輪同步行走機構，變頻控制實現快、慢速行走。

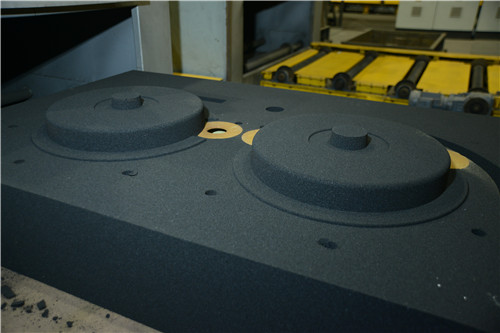

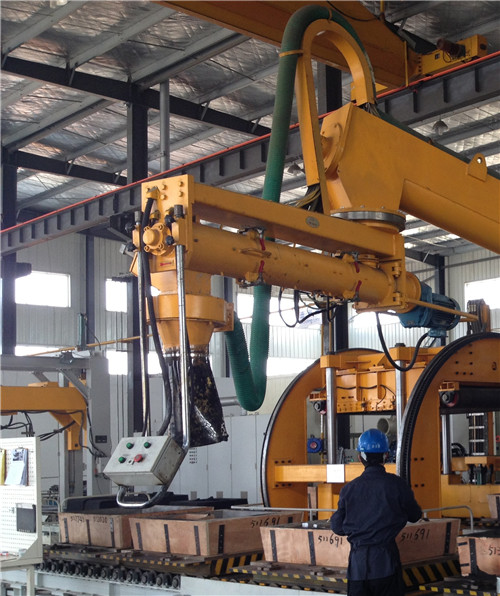

自硬砂造型生產線

No-bake sand moulding line

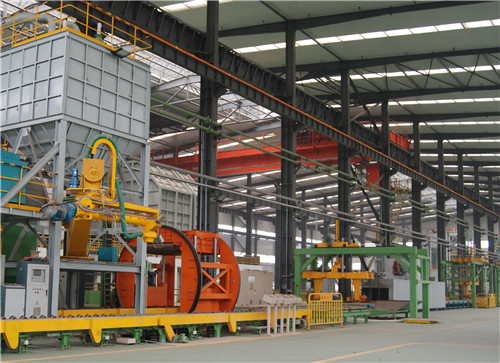

自硬砂造型線主要由造型圈、流涂表干、下芯合箱和澆注冷卻等區段組成，包括自硬砂混砂機、振實臺、翻轉起模機、流涂機、表干爐、合箱機、輥道輸送機、轉運車及電控系統、通風系統等設備。

全線采用進口PLC控制，即可集中控制、分區段控制，也可現場操作。全線自動高效，作業環境清潔。

適用于呋喃樹脂砂、堿酚醛樹脂砂、酯化水玻璃砂以及VRH等各種自硬砂中小鑄件的批量生產。

自硬砂造型圈 包括準備、混砂-振實、硬化、翻轉起模工位。

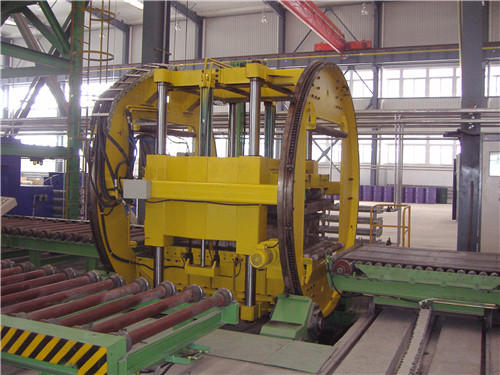

翻轉起模機用于砂型硬化后的翻轉、起模。全液壓驅動完成夾緊、鎖緊、翻轉、起模動作，循環周期連續可調，翻轉及起模速度選用進口比例閥調節，實現“慢-快-慢”無沖擊運行。

流涂-表干-合箱區 括流涂機、表干爐、下芯機、合箱機等設備，可根據配線要求選擇。
